Преимущества и особенности дисковых фильтров Azud HF
Испокон веков для того, чтобы отфильтровать воду или другие жидкости, используются два вида фильтрации:
Поверхностная фильтрация очень проста. По сути, жидкость проходит через плоскую сетку, которая задерживает частицы загрязнений.
При глубинной фильтрации вместо плоской сетки используется объемная среда, которая задерживает частицы не на поверхности, а в глубине фильтрующего слоя.
Очевидно, что глубинная фильтрация обеспечивает более высокую степень очистки. Именно она используется в засыпных фильтрах, где фильтрующим элементом могут выступать песок, гравий или гранулы. Технология основана на том, что форма песчинок или гравия не дает им заполнить весь объем фильтра. Между ними имеются микроскопические каналы и пустоты, через которые просачивается жидкость. Именно в этих в них и задерживаются загрязнения, когда вода проходит через фильтрующий слой, например песок. Своей высокой грязеемкостью засыпной фильтр обязан именно этой особенности.
Если же фильтр загрязнился, его можно помыть, восстановив его первоначальные фильтрующие качества. Для этого объемная структура верхнего слоя песка разрушается. Иными словами, он как бы «вспушивается». Для этой цели песок прокачивают с помощью сжатого воздуха, промывают водой, встряхивают.
Главное, что высокая степень очистки жидкости в засыпном фильтре достигается благодаря фильтрации во внутреннем слое песка и дальнейшей промывке загрязнившихся слоев фильтрующего материала.
Вы можете удивиться, но дисковые фильтры Azud – это не что иное, как современный вариант традиционного засыпного песчаного фильтра. Ведь в основе его конструкции также лежит принцип фильтрации в объемной среде, а регенерация (очистка) фильтра происходит путем отмывки и разрушения структуры загрязненного слоя.
Отличия между дисковыми фильтрамиAzud и традиционными засыпными сводятся к следующему:
Традиционный фильтр
|
Дисковый фильтр Azud
|

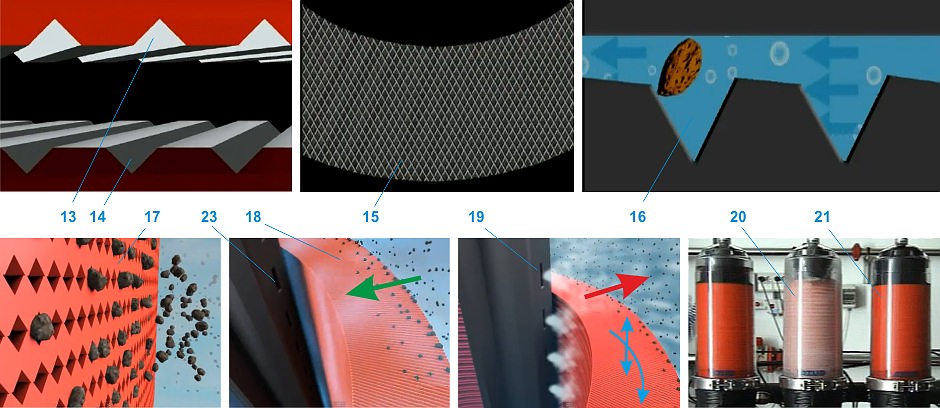

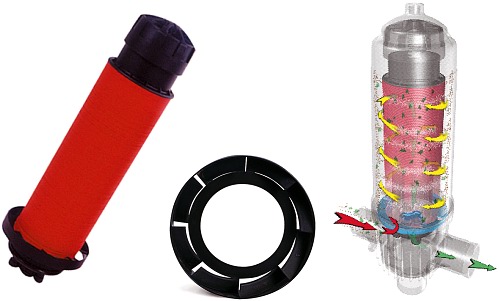

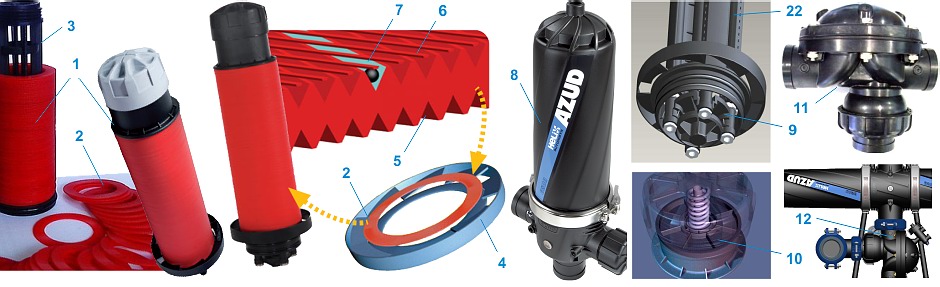

Фильтрующим элементом (1) является блок из пластиковых дисков (2), плотно прижатых друг к другу, которые надеваются на промывочную форму (3). Весь блок размещается в корпусе (8). В его основании располагаются устройства для коммутации (9) и для разжимания дисков (10). Клапан (11, 12) управляет потоком воды как в режиме фильтрации, так и в режиме промывки. Для закручивания потока на основании блока дисков размещается крыльчатка (4) (подробнее об этом см. ниже).

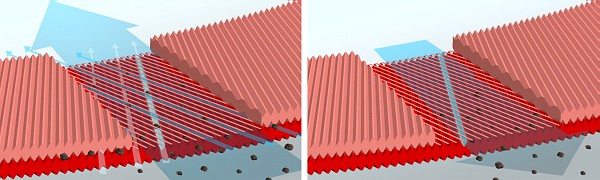

На поверхности каждого диска есть канавки (13, 14), располагающиеся по всей его плоскости. Эти впадины имеют сложное сечение в профиле, различаются переменной глубиной. Канавки расположены таким образом, чтобы образовывался значительный угол с радиусом диска.
Микроканалы также пресекаются в плоскости соприкосновения дисков (15), причем таким образом, чтобы образовать сложную трехмерную структуру каналов и пустот (16). В итоге из впадин получается своего рода лабиринт. Когда вода, которая подлежит очистке, проходит через фильтр (ее путь обозначен на схеме зеленой стрелкой), происходит двухуровневая фильтрация: некоторые частицы загрязнения остаются на поверхности блока дисков (17), а остальные задерживаются в канавках лабиринта (18).
Промывка дисков может осуществляться в заданном режиме по таймеру, при перепаде давления либо после ручной команды оператора. В этом случае вода начинает двигаться в обратном направлении (на картинке обозначено красной стрелкой), а диски разжимаются. Вода для промывки по касательной траектории подается через специальные промывочные форсунки (19, 23). Последние размещаются не на оси блока цилиндров, а на внутренней поверхности, образуемой дисками. Благодаря такому расположению после разжимания диски вращаются один относительно другого, а также подвергаются колебаниям в поперечной плоскости (на схеме колебания обозначены голубыми стрелками).
Фильтрующая система в целом состоит из нескольких корпусов (20, 21). Поэтому пока в одном из них фильтрующий элемент промывается, в других идет непрерывная фильтрация.

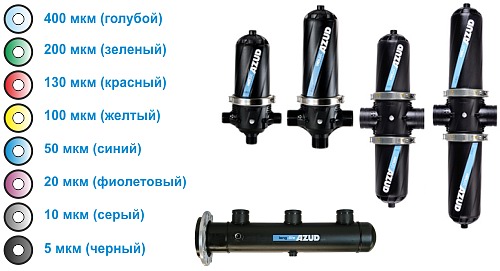

Следует отметить, что диски по геометрии микрорельефа поверхности могут быть двух типов:
Рассмотрим их отличия.

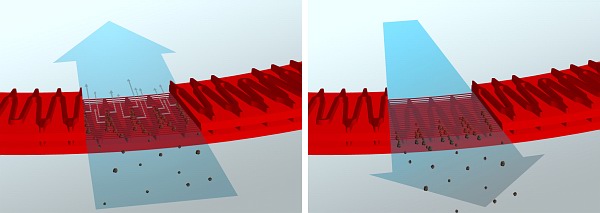

Геометрия MG
На схеме, которая размещена выше, изображены примеры работы дисков геометрии MG. На них впадины имеют треугольное сечение, различаются переменной глубиной и располагаются под углом к радиусу. Эффективная фильтрующая плоскость такого диска составляет 224 кв. см.
Геометрия W
Такой тип предполагает усложненную геометрию рельефа впадин на поверхности. В данном случае образуется объемная решетка, в которой есть многочисленные «карманы», предназначенные для сбора загрязняющих частиц. Эффективная фильтрующая плоскость таких дисков составляет 369 кв. см.
Технология Helix
Как упоминалось выше, в основании блока располагается крыльчатка, которая является вспомогательным элементом инновационной технологии Helix. Принцип ее действия заключается в следующем: крыльчатка корректирует направление потока воды, заставляя его плавно огибать диски. Таким образом, грязь не оседает на внешней стороне дисков, большие загрязняющие частицы не закрывают каналы – их попросту смывает водой. Поток относит их к сбросному коллектору, где они и скапливаются.
По сути, если бы не технология Helix, то блок дисков работал бы, как обычная плоская фильтрующая сетка. Итогом становятся следующие преимущества:

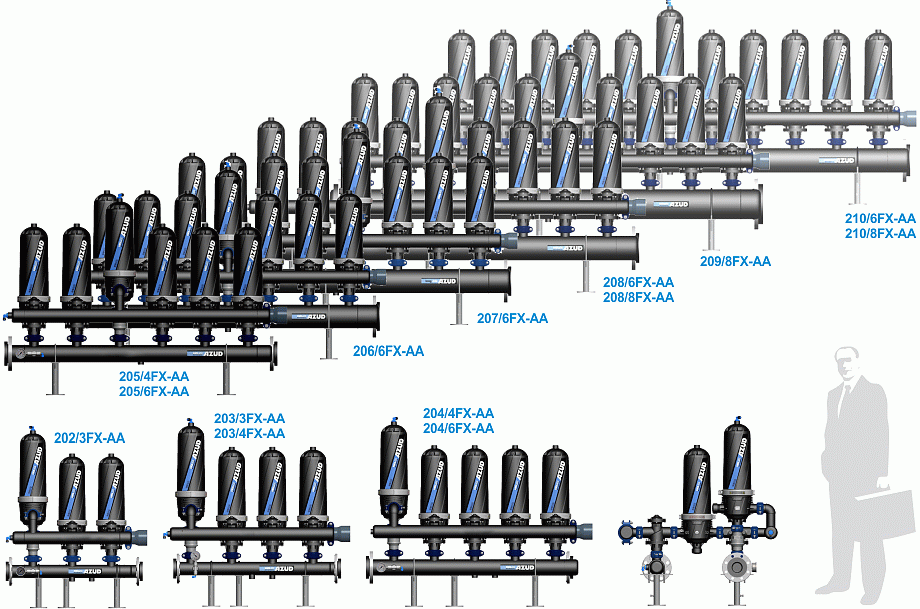

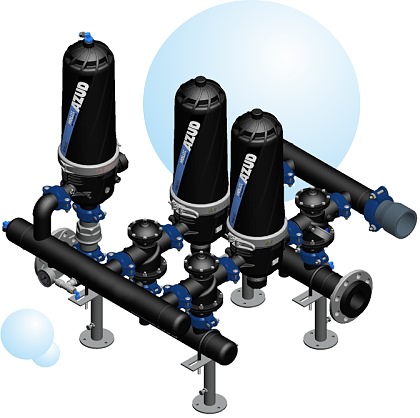

Технология Helix-АА
Основная сложность при использовании автоматических фильтров возникает, если необходимо очистить воду, поступающую из источника низкой мощности. Речь идет о таком источнике, который не может подавать значительный объем воды за определенную единицу времени. Технически фильтр может очистить очень небольшой поток воды. Но при этом ему необходима еще и вода для промывки. Если же источник не может обеспечить необходимый объем воды, то, естественно, и промывка не может быть качественной.
Можно, конечно, использовать внешний источник, но куда более эффективно эту проблему решает технология Helix-АА. Принцип ее действия следующий. Фильтр снабжается гидроаккумулятором, с помощью которого можно накапливать воду и при необходимости применять ее для промывки. При этом в процессе промывки в воду дозированно поступает сжатый воздух. В итоге фильтр может работать при малом количестве воды, а качество промывки улучшается. Кроме того, экономится промывочная вода.
Как обеспечить требуемое для промывки давление?
При использовании автоматического напорного фильтра необходимо обеспечивать минимальное требуемое давление воды. Этот показатель для дисковых фильтров составляет от 2,8 до 3,5 бара. На практике такое высокое давление не всегда удается обеспечить.
Компания AZUD решила эту проблему, разработав дисковые системы со специальной геометрией рельефа поверхности и применив отмывающие форсунки. Такие системы могут работать при минимальном давлении в 1,5 бара. Нужно лишь учитывать, что максимально допустимое давление для таких систем – ниже, чем для традиционных, 6 бар вместо 10.

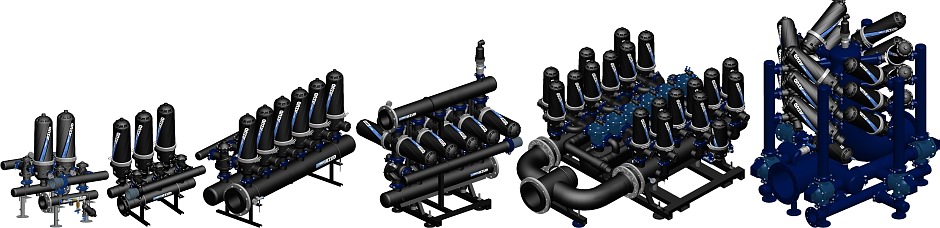

Варианты выпуска оборудования
При промышленной очистке воды необходимы различные рейтинги фильтрации. Для этого компания производит диски, которые отличаются рельефом впадин. Благодаря этому рейтинг фильтрации может изменяться от 5 до 400 мкм. Для удобства потребителей диски различаются по цвету в зависимости от рейтингов.
Корпуса фильтров выпускаются в нескольких типоразмерах. Они устанавливаются на коллекторах, которые также производятся в нескольких типоразмерах и отличаются конструктивными особенностями.
Материалом для производства является полиэтилен высокой плотности низкого давления, иначе называемый HDPE. Его основные преимущества – прочность и долгий срок службы. Такой материал полностью подходит для очистки воды – и для промышленности, и для питья.
Таким образом удается построить чрезвычайно унифицированные и масштабируемые системы фильтрации, работающие в широком диапазоне производительности и условий применения.

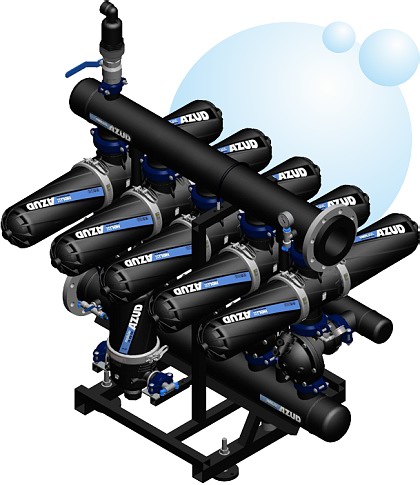

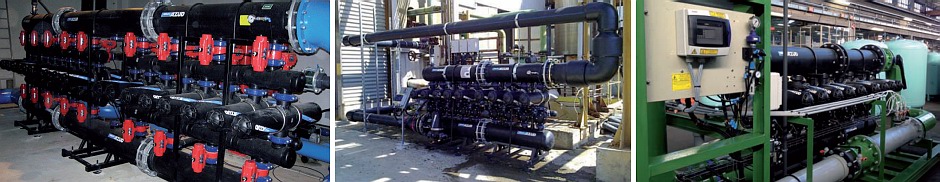

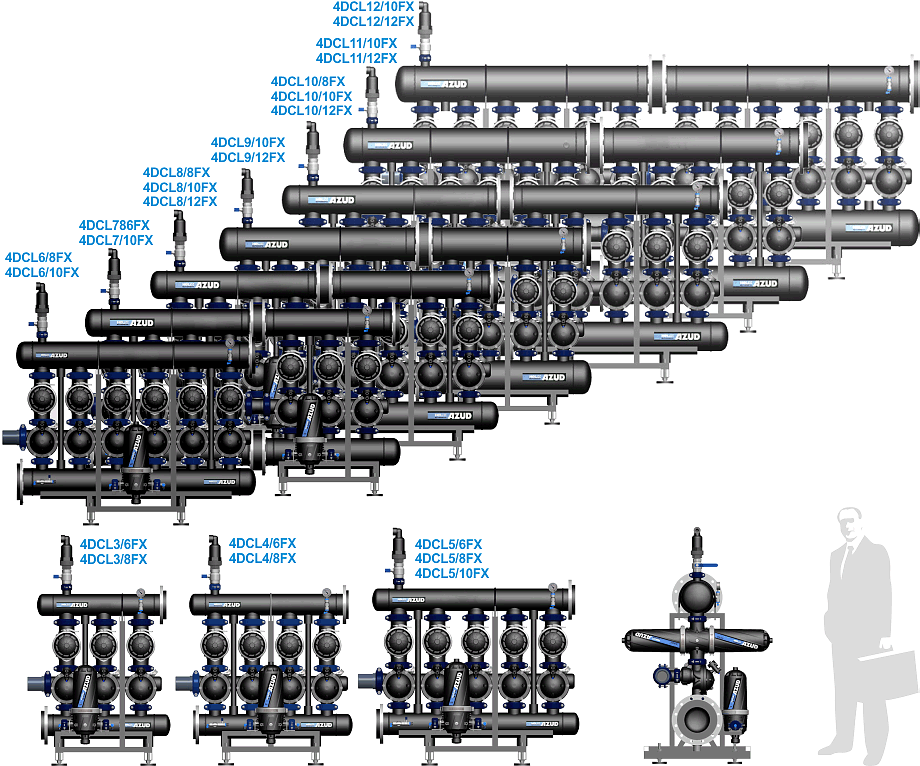

Производительность фильтров до 620 м3/ч
23 МОДИФИКАЦИИ ФИЛЬТРОВ ОТ 3 до 12 фильтров в модуле
Хорошие габаритные характеристики и простоту обслуживания обеспечивает использование сдвоенных, горизонтально расположенных фильтров.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
4DCL3-HF/6FX | 105 | 125 | 144 | 50 | 65 | 72 | 30 | 36 | 4"x3 | 6" | 8952 | DWG | |
4DCL3-HF/8FX | 110 | 130 | 150 | 55 | 70 | 75 | 35 | 40 | 4"x3 | 8" | 8952 | DWG | |
4DCL4-HF/6FX | 135 | 165 | 185 | 65 | 80 | 90 | 40 | 48 | 4"x4 | 6" | 11936 | DWG | |
4DCL4-HF/8FX | 140 | 170 | 192 | 70 | 85 | 96 | 40 | 48 | 4"x4 | 8" | 11936 | DWG | |
4DCL5-HF/6FX | 175 | 210 | 235 | 80 | 90 | 100 | 45 | 55 | 4"x5 | 6" | 14920 | DWG | |
4DCL5-HF/8FX | 180 | 215 | 240 | 90 | 100 | 120 | 50 | 60 | 4"x5 | 8" | 14920 | DWG | |
4DCL5-HF/10FX | 190 | 220 | 250 | 95 | 105 | 125 | 55 | 65 | 4"x5 | 10" | 14920 | DWG | |
4DCL6-HF/8FX | 215 | 260 | 288 | 100 | 129 | 144 | 60 | 72 | 4"x6 | 8" | 17904 | DWG | |
4DCL6-HF/10FX | 225 | 270 | 300 | 105 | 135 | 150 | 65 | 75 | 4"x6 | 10" | 17904 | DWG | |
4DCL7-HF/8FX | 240 | 280 | 320 | 115 | 145 | 165 | 70 | 84 | 4"x7 | 8" | 20888 | DWG | |
4DCL7-HF/10FX | 250 | 300 | 336 | 125 | 150 | 168 | 75 | 90 | 4"x7 | 10 | 20888 | DWG | |
4DCL8-HF/8FX | 270 | 320 | 370 | 135 | 145 | 180 | 80 | 96 | 4"x8 | 8" | 23872 | DWG | |
4DCL8-HF/10FX | 288 | 345 | 384 | 145 | 172 | 192 | 90 | 100 | 4"x8 | 10" | 23872 | DWG | |
4DCL8-HF/12FX | 300 | 360 | 400 | 155 | 180 | 200 | 95 | 105 | 4"x8 | 12" | 23872 | DWG | |
4DCL9-HF/10FX | 310 | 370 | 420 | 160 | 194 | 216 | 100 | 110 | 4"x9 | 10" | 26856 | DWG | |
4DCL9-HF/12FX | 320 | 380 | 432 | 170 | 205 | 230 | 105 | 115 | 4"x9 | 12" | 26856 | DWG | |
4DCL10-HF/8FX | 340 | 420 | 450 | 180 | 215 | 245 | 115 | 125 | 4"x9 | 8" | 29840 | DWG | |
4DCL10-HF/10FX | 350 | 425 | 460 | 190 | 230 | 250 | 120 | 130 | 4"x10 | 10" | 29840 | DWG | |
4DCL10-HF/12FX | 370 | 440 | 495 | 200 | 240 | 270 | 125 | 135 | 4"x10 | 12" | 29840 | DWG | |
4DCL11-HF/10FX | 400 | 460 | 510 | 220 | 260 | 300 | 140 | 150 | 4"x11 | 10" | 32824 | DWG | |
4DCL11-HF/12FX | 420 | 480 | 550 | 240 | 300 | 340 | 150 | 160 | 4"x11 | 12" | 32824 | DWG | |
4DCL12-HF/10FX | 480 | 500 | 600 | 250 | 320 | 360 | 170 | 180 | 4"x12 | 10" | 35808 | DWG | |
4DCL12-HF/12FX | 500 | 520 | 620 | 270 | 350 | 400 | 180 | 200 | 4"x12 | 12" | 35808 | DWG |

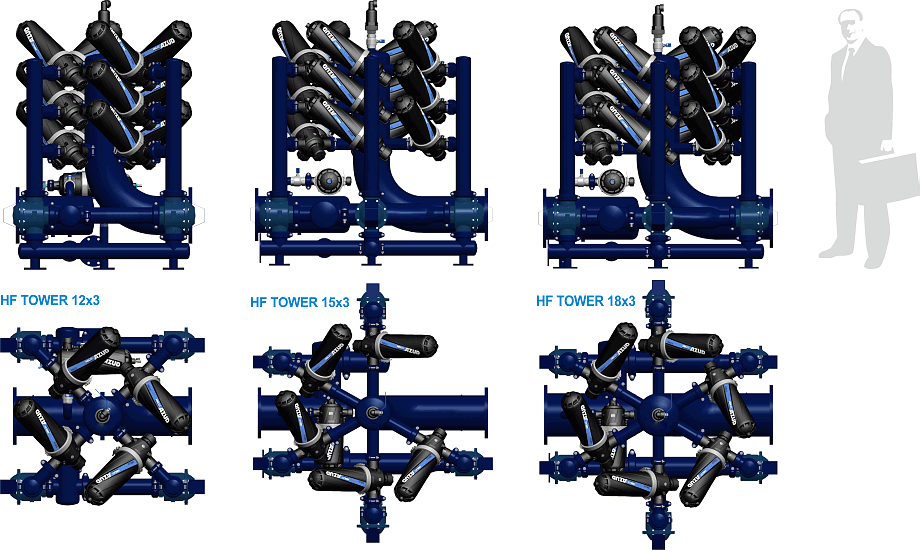

Производительность фильтров до 576 м3/ч
3 МОДИФИКАЦИИ ФИЛЬТРОВ ОТ 12 до 18 фильтров в модуле
Низкую занимаемую площадь и простоту обслуживания обеспечивает инновационная вертикальная компановка.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
HF12X3 | 280 | 340 | 384 | 150 | 175 | 195 | 80 | 95 | 4"x4 | 8" | 11936 | DWG | |
HF15X3 | 360 | 430 | 480 | 180 | 215 | 240 | 100 | 120 | 4"x5 | 8" | 14920 | DWG | |
HF18X3 | 430 | 520 | 576 | 215 | 260 | 290 | 130 | 145 | 4"x6 | 10" | 17904 | DWG |

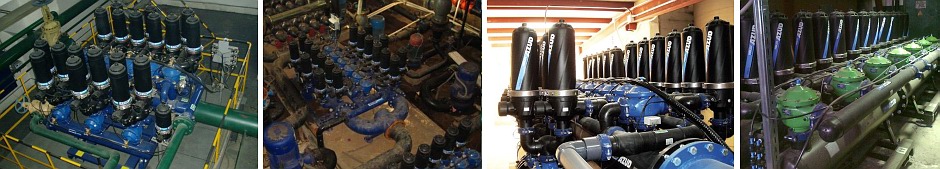

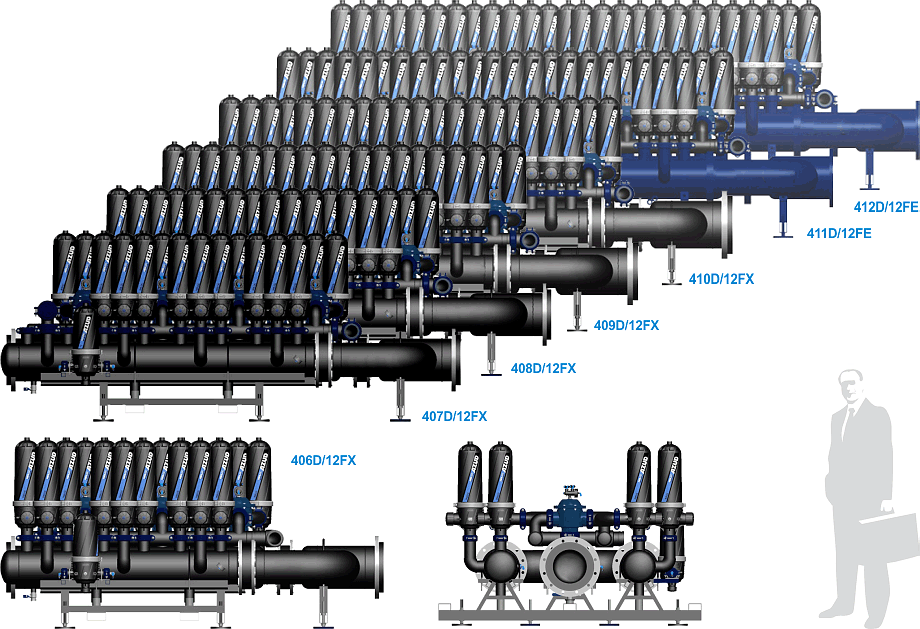

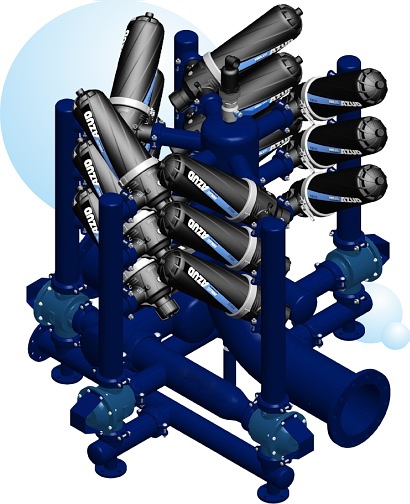

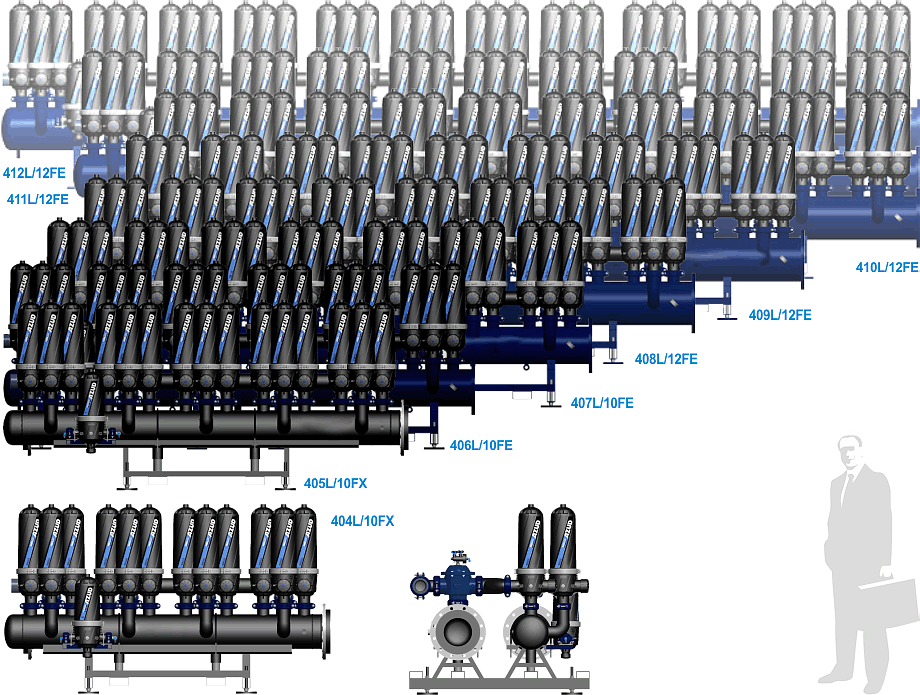

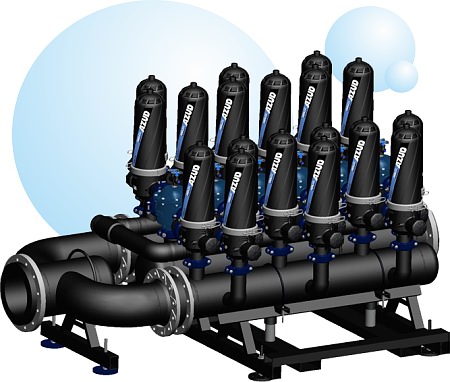

Производительность фильтров до 1152 м3/ч
16 МОДИФИКАЦИЙ ФИЛЬТРОВ ОТ 12 до 36 фильтров в модуле
Система с вертикальным расположением фильтров и с высокой производительностью.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
404L-HF/10FX | 280 | 340 | 384 | 144 | 170 | 192 | 70 | 90 | 4"x12 | 10"/250 | 17904 | DWG | |
405L-HF/10FX | 360 | 430 | 480 | 180 | 215 | 240 | 100 | 120 | 4"x15 | 10"/250 | 22380 | DWG | |
406L-HF/10FE | 432 | 520 | 576 | 216 | 260 | 288 | 125 | 140 | 4"x18 | 10"/273 | 26856 | DWG | |
406D-HF/12FX | 432 | 520 | 576 | 216 | 260 | 288 | 125 | 140 | 4"x18 | 12"/315 | 26856 | DWG | |
407L-HF/10FE | 500 | 600 | 672 | 250 | 300 | 336 | 145 | 160 | 4"x21 | 10"/273 | 31332 | DWG | |
407D-HF/12FX | 500 | 600 | 672 | 250 | 300 | 336 | 145 | 160 | 4"x21 | 12"/315 | 31332 | DWG | |
408L-HF/12FE | 576 | 690 | 768 | 285 | 345 | 384 | 170 | 190 | 4"x24 | 12"/323,9 | 35808 | DWG | |
408D-HF/12FX | 576 | 690 | 768 | 285 | 345 | 384 | 170 | 190 | 4"x24 | 12"/315 | 35808 | DWG | |
409L-HF/12FE | 650 | 760 | 864 | 324 | 380 | 432 | 190 | 210 | 4"x27 | 12"/323,9 | 40284 | DWG | |
409D-HF/14FX | 650 | 760 | 864 | 324 | 380 | 432 | 190 | 210 | 4"x27 | 14"/355 | 40284 | DWG | |
410L-HF/12FE | 720 | 864 | 960 | 360 | 432 | 480 | 215 | 240 | 4"x30 | 12"/323,9 | 44760 | DWG | |
410D-HF/14FX | 720 | 864 | 960 | 360 | 432 | 480 | 215 | 240 | 4"x30 | 14"/355 | 44760 | DWG | |
411L-HF/12FE | 790 | 950 | 1056 | 400 | 475 | 528 | 240 | 270 | 4"x33 | 12"/323,9 | 49236 | DWG | |
411D-HF/12FE | 790 | 950 | 1056 | 400 | 475 | 528 | 240 | 270 | 4"x33 | 12"/323,9 | 49236 | DWG | |
412L-HF/12FE | 870 | 1050 | 1152 | 432 | 520 | 576 | 260 | 290 | 4"x36 | 12"/323,9 | 53712 | DWG | |
412D-HF/12FE | 870 | 1050 | 1152 | 432 | 520 | 576 | 260 | 290 | 4"x36 | 12"/323,9 | 53712 | DWG |
Системы выпускаются в двух конфигурациях:
Разные конфигурации позволяют оптимально выбрать систему сообразно размерам производственной площадки.

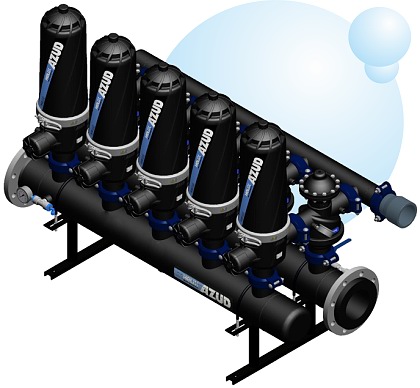

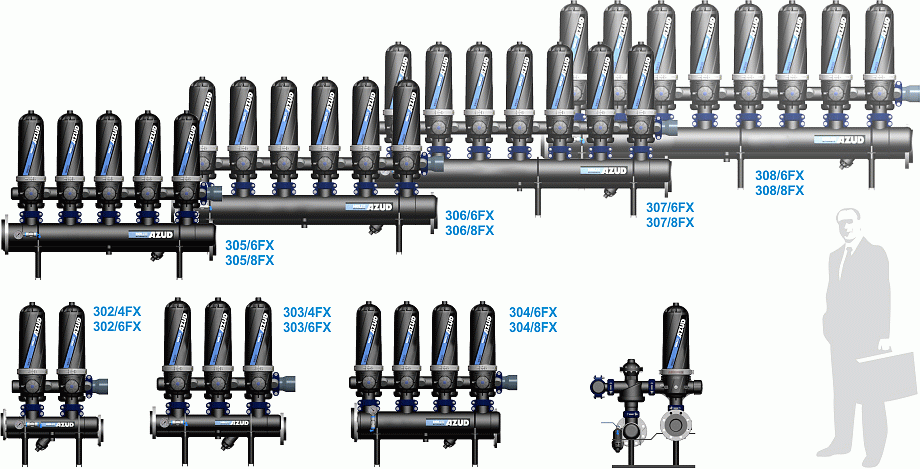

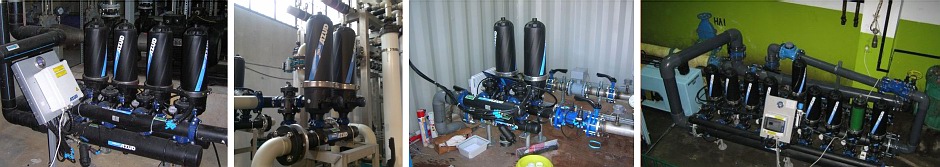

Производительность фильтров до 256 м3/ч
14 МОДИФИКАЦИЙ ФИЛЬТРОВ ОТ 2 до 8 фильтров в модуле
Система с вертикальным расположением фильтров и средней производительностью.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| /tr>
|||||||||||
Производительность (м3/ч) при качестве воды: | /tr>|||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
302HF/4FX | 48 | 55 | 64 | 24 | 28 | 32 | 14 | 16 | 3"x2 | 4"/110 | 2984 | DWG | |
302HF/6FX | 55 | 60 | 70 | 30 | 35 | 40 | 17 | 19 | 3"x2 | 6"/160 | 2984 | DWG | |
303HF/4FX | 70 | 85 | 96 | 36 | 40 | 48 | 20 | 24 | 3"x3 | 4"/110 | 4476 | DWG | |
303HF/6FX | 80 | 90 | 105 | 40 | 45 | 55 | 24 | 26 | 3"x3 | 6"/160 | 4476 | DWG | |
304HF/6FX | 95 | 115 | 128 | 48 | 55 | 64 | 28 | 32 | 3"x4 | 6"/160 | 5968 | DWG | |
304HF/8FX | 100 | 130 | 140 | 55 | 60 | 70 | 34 | 36 | 3"x4 | 8"/200 | 5968 | DWG | |
305HF/6FX | 120 | 145 | 160 | 60 | 70 | 80 | 36 | 40 | 3"x5 | 6"/160 | 7460 | DWG | |
305HF/8FX | 130 | 150 | 170 | 65 | 75 | 85 | 40 | 45 | 3"x5 | 8"/200 | 7460 | DWG | |
306HF/6FX | 140 | 175 | 192 | 70 | 85 | 96 | 43 | 48 | 3"x6 | 6"/160 | 8952 | DWG | |
306HF/8FX | 150 | 180 | 200 | 75 | 90 | 100 | 46 | 52 | 3"x6 | 8"/200 | 8952 | DWG | |
307HF/6FX | 155 | 185 | 210 | 80 | 95 | 105 | 50 | 56 | 3"x7 | 6"/160 | 10444 | DWG | |
307HF/8FX | 168 | 200 | 224 | 85 | 100 | 112 | 55 | 64 | 3"x7 | 8"/200 | 10444 | DWG | |
308HF/6FX | 180 | 210 | 240 | 90 | 105 | 120 | 60 | 70 | 3"x8 | 6"/160 | 11936 | DWG | |
308HF/8FX | 190 | 230 | 256 | 95 | 115 | 128 | 65 | 80 | 3"x8 | 8"/200 | 11936 | DWG |

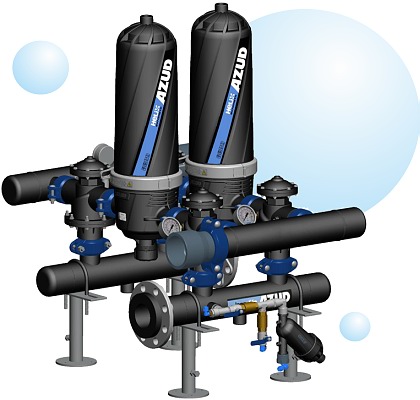

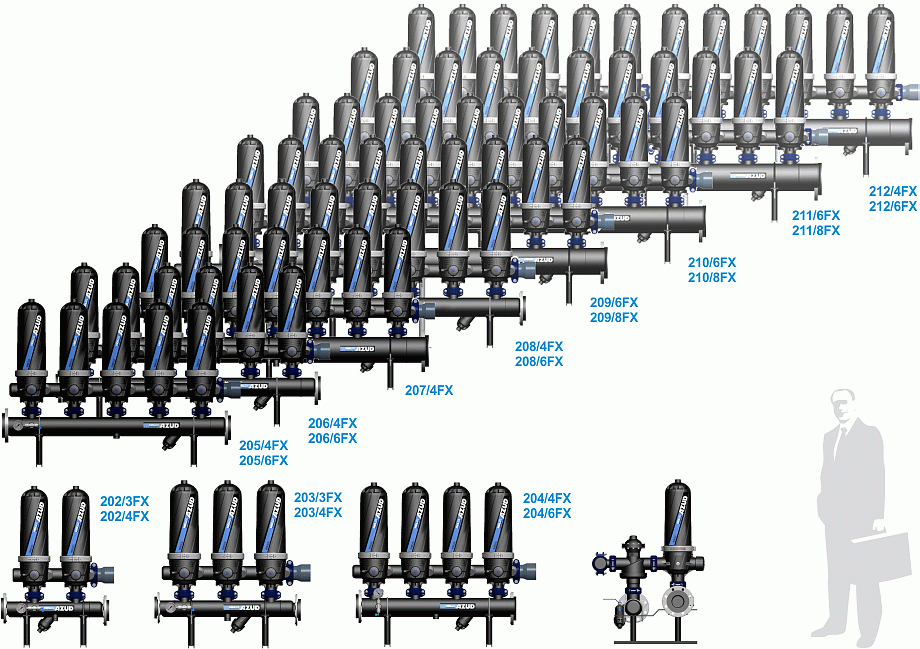

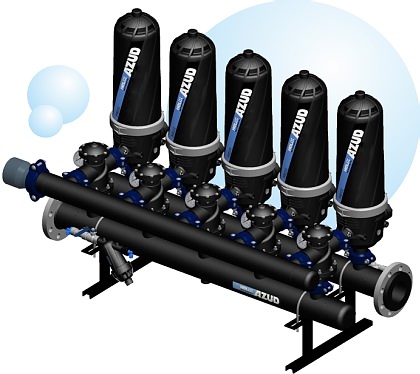

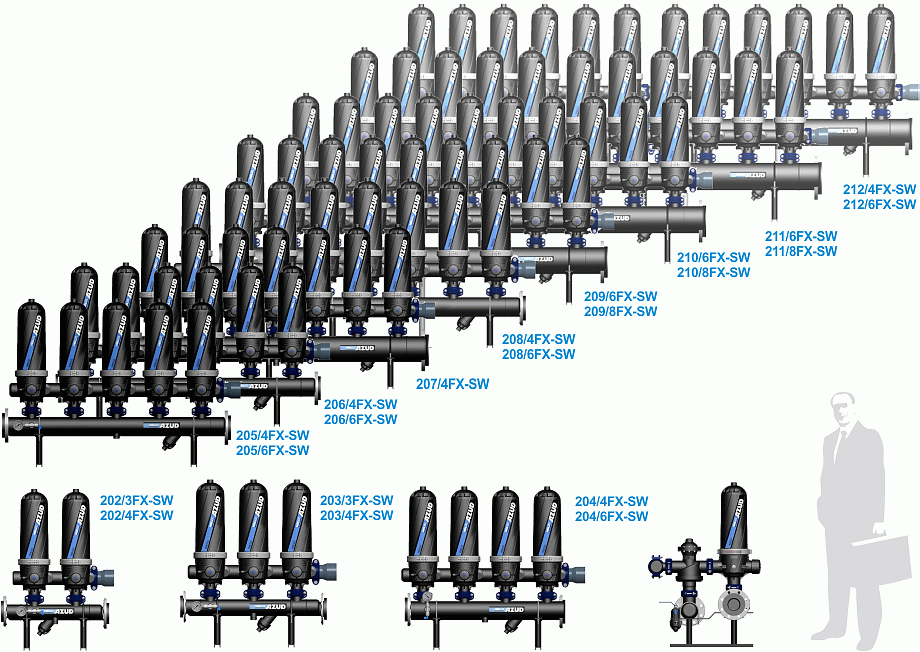

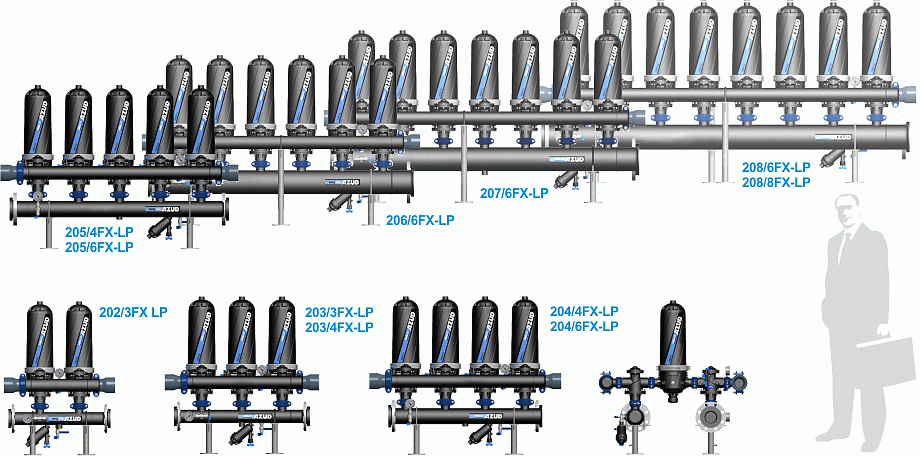

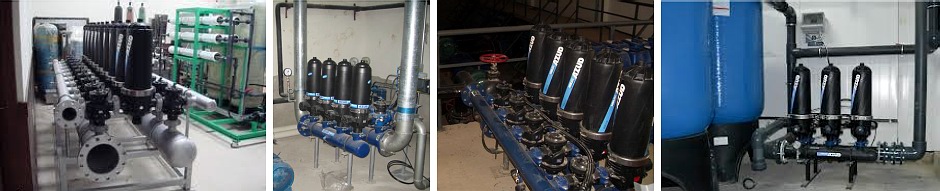

Производительность фильтров до 285 м3/ч
21 МОДИФИКАЦИИ ФИЛЬТРОВ ОТ 2 до 12 фильтров в модуле
Компановка с вертикальным расположением фильтров.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
202HF/3FX | 35 | 40 | 48 | 17 | 20 | 24 | 10 | 15 | 2"x2 | 3"/90 | 2984 | DWG | |
202HF/4FX | 40 | 45 | 50 | 17 | 20 | 24 | 10 | 15 | 2"x2 | 4"/110 | 2984 | DWG | |
203HF/3FX | 55 | 65 | 72 | 25 | 30 | 36 | 18 | 20 | 2"x3 | 3"/90 | 4476 | DWG | |
203HF/4FX | 60 | 70 | 75 | 25 | 30 | 36 | 18 | 20 | 2"x3 | 4"/110 | 4476 | DWG | |
204HF/4FX | 75 | 85 | 96 | 35 | 40 | 48 | 25 | 30 | 2"x4 | 4"/110 | 5968 | DWG | |
204HF/6FX | 75 | 85 | 96 | 35 | 40 | 48 | 25 | 30 | 2"x4 | 6"/160 | 5968 | DWG | |
205HF/4FX | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 4"/110 | 7460 | DWG | |
205HF/6FX | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 6"/160 | 7460 | DWG | |
206HF/4FX | 110 | 120 | 144 | 55 | 65 | 72 | 40 | 45 | 2"x6 | 4"/110 | 8952 | DWG | |
206HF/6FX | 110 | 120 | 144 | 55 | 65 | 72 | 40 | 45 | 2"x6 | 6"/160 | 8952 | DWG | |
207HF/6FX | 130 | 150 | 168 | 70 | 75 | 84 | 55 | 65 | 2"x7 | 6"/160 | 10444 | DWG | |
208HF/4FX | 150 | 170 | 192 | 80 | 90 | 96 | 60 | 70 | 2"x8 | 4"/110 | 11936 | DWG | |
208HF/6FX | 150 | 170 | 192 | 80 | 90 | 96 | 60 | 70 | 2"x8 | 6"/160 | 11936 | DWG | |
209HF/6FX | 190 | 200 | 220 | 90 | 100 | 110 | 70 | 60 | 2"x9 | 6"/160 | 13428 | DWG | |
209HF/8FX | 210 | 230 | 240 | 110 | 120 | 130 | 80 | 70 | 2"x9 | 8"/200 | 13428 | DWG | |
210HF/6FX | 240 | 250 | 260 | 120 | 130 | 140 | 90 | 80 | 2"x10 | 6"/160 | 14920 | DWG | |
210HF/8FX | 240 | 250 | 260 | 120 | 130 | 140 | 90 | 80 | 2"x10 | 8"/200 | 14920 | DWG | |
211HF/6FX | 265 | 270 | 275 | 130 | 135 | 145 | 95 | 85 | 2"x11 | 6"/160 | 16412 | DWG | |
211HF/8FX | 265 | 270 | 275 | 140 | 145 | 150 | 100 | 95 | 2"x11 | 8"/200 | 16412 | DWG | |
212HF/6FX | 275 | 280 | 285 | 145 | 150 | 155 | 105 | 100 | 2"x12 | 6"/160 | 17904 | DWG | |
212HF/8FX | 275 | 280 | 285 | 150 | 155 | 160 | 110 | 100 | 2"x12 | 8"/200 | 17904 | DWG |

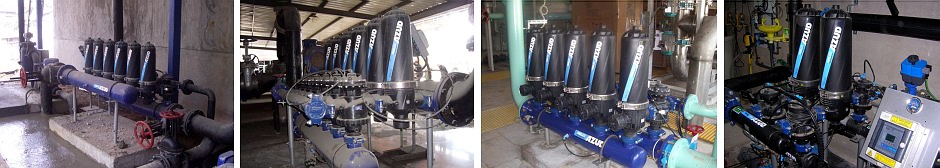

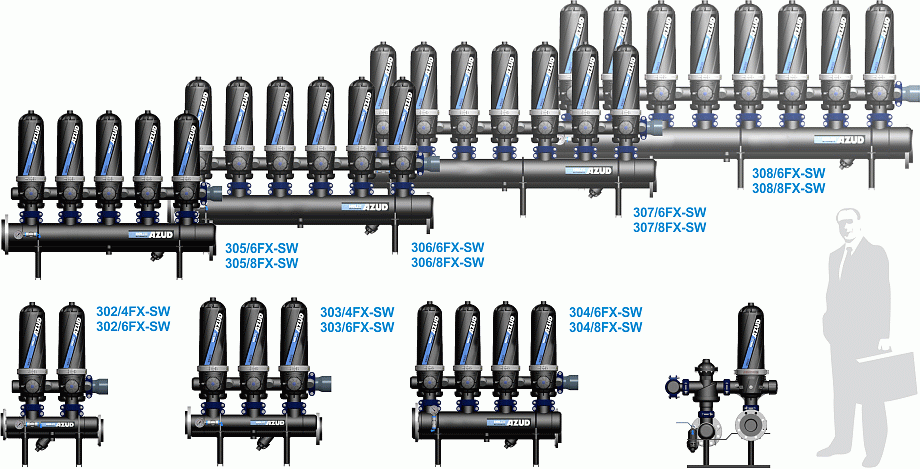

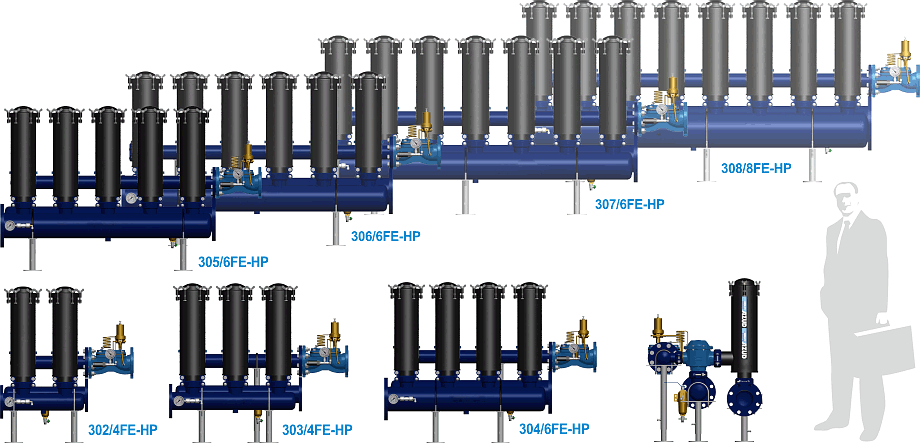

Производительность фильтров до 256 м3/ч
14 МОДИФИКАЦИЙ ФИЛЬТРОВ ОТ 2 до 8 фильтров в модуле

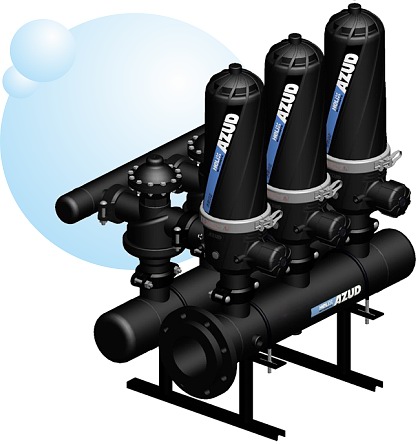

Система для очистки соленой и морской воды.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
302HF/4FX-SW | 48 | 55 | 64 | 24 | 28 | 32 | 14 | 16 | 3"x2 | 4"/110 | 2984 | DWG | |
302HF/6FX-SW | 55 | 60 | 70 | 30 | 35 | 40 | 17 | 19 | 3"x2 | 6"/160 | 2984 | DWG | |
303HF/4FX-SW | 70 | 85 | 96 | 36 | 40 | 48 | 20 | 24 | 3"x3 | 4"/110 | 4476 | DWG | |
303HF/6FX-SW | 80 | 90 | 105 | 40 | 45 | 55 | 24 | 26 | 3"x3 | 6"/160 | 4476 | DWG | |
304HF/6FX-SW | 95 | 115 | 128 | 48 | 55 | 64 | 28 | 32 | 3"x4 | 6"/160 | 5968 | DWG | |
304HF/8FX-SW | 100 | 130 | 140 | 55 | 60 | 70 | 34 | 36 | 3"x4 | 8"/200 | 5968 | DWG | |
305HF/6FX-SW | 120 | 145 | 160 | 60 | 70 | 80 | 36 | 40 | 3"x5 | 6"/160 | 7460 | DWG | |
305HF/8FX-SW | 130 | 150 | 170 | 65 | 75 | 85 | 40 | 45 | 3"x5 | 8"/200 | 7460 | DWG | |
306HF/6FX-SW | 140 | 175 | 192 | 70 | 85 | 96 | 43 | 48 | 3"x6 | 6"/160 | 8952 | DWG | |
306HF/8FX-SW | 150 | 180 | 200 | 75 | 90 | 100 | 46 | 52 | 3"x6 | 8"/200 | 8952 | DWG | |
307HF/6FX-SW | 155 | 185 | 210 | 80 | 95 | 105 | 50 | 56 | 3"x7 | 6"/160 | 10444 | DWG | |
307HF/8FX-SW | 168 | 200 | 224 | 85 | 100 | 112 | 55 | 64 | 3"x7 | 8"/200 | 10444 | DWG | |
308HF/6FX-SW | 180 | 210 | 240 | 90 | 105 | 120 | 60 | 70 | 3"x8 | 6"/160 | 11936 | DWG | |
308HF/8FX-SW | 190 | 230 | 256 | 95 | 115 | 128 | 65 | 80 | 3"x8 | 8"/200 | 11936 | DWG |
Производительность фильтров до 256 м3/ч
7 МОДИФИКАЦИЙ ФИЛЬТРОВ ОТ 2 до 8 фильтров в модуле

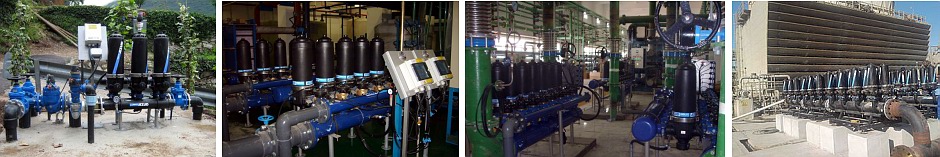

Система для очистки соленой и морской воды.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
202HF/3FX-SW | 35 | 40 | 48 | 17 | 20 | 24 | 10 | 15 | 2"x2 | 3"/90 | 2984 | DWG | |
202HF/4FX-SW | 40 | 45 | 50 | 17 | 20 | 24 | 10 | 15 | 2"x2 | 4"/110 | 2984 | DWG | |
203HF/3FX-SW | 55 | 65 | 72 | 25 | 30 | 36 | 18 | 20 | 2"x3 | 3"/90 | 4476 | DWG | |
203HF/4FX-SW | 60 | 70 | 75 | 25 | 30 | 36 | 18 | 20 | 2"x3 | 4"/110 | 4476 | DWG | |
204HF/4FX-SW | 75 | 85 | 96 | 35 | 40 | 48 | 25 | 30 | 2"x4 | 4"/110 | 5968 | DWG | |
204HF/6FX-SW | 75 | 85 | 96 | 35 | 40 | 48 | 25 | 30 | 2"x4 | 6"/160 | 5968 | DWG | |
205HF/4FX-SW | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 4"/110 | 7460 | DWG | |
205HF/6FX-SW | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 6"/160 | 7460 | DWG | |
206HF/4FX-SW | 110 | 120 | 144 | 55 | 65 | 72 | 40 | 45 | 2"x6 | 4"/110 | 8952 | DWG | |
206HF/6FX-SW | 110 | 120 | 144 | 55 | 65 | 72 | 40 | 45 | 2"x6 | 6"/160 | 8952 | DWG | |
207HF/6FX-SW | 130 | 150 | 168 | 70 | 75 | 84 | 55 | 65 | 2"x7 | 6"/160 | 10444 | DWG | |
208HF/4FX-SW | 150 | 170 | 192 | 80 | 90 | 96 | 60 | 70 | 2"x8 | 4"/110 | 11936 | DWG | |
208HF/6FX-SW | 150 | 170 | 192 | 80 | 90 | 96 | 60 | 70 | 2"x8 | 6"/160 | 11936 | DWG | |
209HF/6FX-SW | 190 | 200 | 220 | 90 | 100 | 110 | 70 | 60 | 2"x9 | 6"/160 | 13428 | DWG | |
209HF/8FX-SW | 210 | 230 | 240 | 110 | 120 | 130 | 80 | 70 | 2"x9 | 8"/200 | 13428 | DWG | |
210HF/6FX-SW | 240 | 250 | 260 | 120 | 130 | 140 | 90 | 80 | 2"x10 | 6"/160 | 14920 | DWG | |
210HF/8FX-SW | 240 | 250 | 260 | 120 | 130 | 140 | 90 | 80 | 2"x10 | 8"/200 | 14920 | DWG | |
211HF/6FX-SW | 265 | 270 | 275 | 130 | 135 | 145 | 95 | 85 | 2"x11 | 6"/160 | 16412 | DWG | |
211HF/8FX-SW | 265 | 270 | 275 | 140 | 145 | 150 | 100 | 95 | 2"x11 | 8"/200 | 16412 | DWG | |
212HF/6FX-SW | 275 | 280 | 285 | 145 | 150 | 155 | 105 | 100 | 2"x12 | 6"/160 | 17904 | DWG | |
212HF/8FX-SW | 275 | 280 | 285 | 150 | 155 | 160 | 110 | 100 | 2"x12 | 8"/200 | 17904 | DWG |
Производительность фильтров до 256 м3/ч
7 МОДИФИКАЦИЙ ФИЛЬТРОВ ОТ 2 до 8 фильтров в модуле

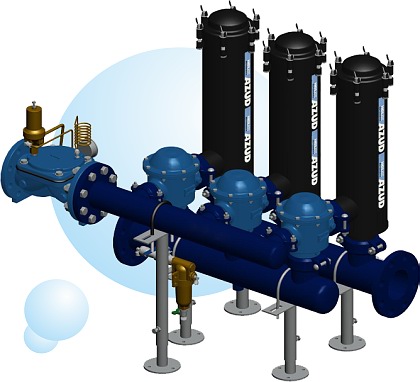

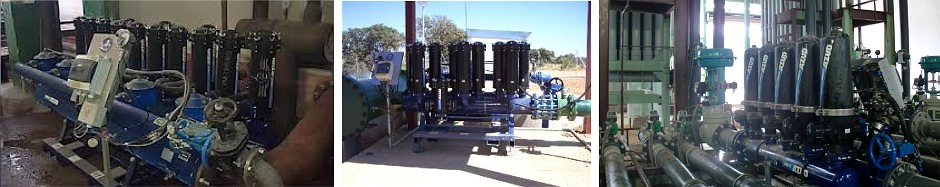

Система для работы с давлением в контуре очистки до 16 бар.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
302HF/4FE-HP | 48 | 55 | 64 | 24 | 28 | 32 | 14 | 16 | 3"x2 | 4"/114,3 | 2984 | DWG | |
303HF/4FE-HP | 70 | 85 | 96 | 36 | 40 | 48 | 20 | 24 | 3"x3 | 4"/114,3 | 4476 | DWG | |
304HF/6FE-HP | 95 | 115 | 128 | 48 | 55 | 64 | 28 | 32 | 3"x4 | 6"/168,3 | 5968 | DWG | |
305HF/6FE-HP | 120 | 145 | 160 | 60 | 70 | 80 | 36 | 40 | 3"x5 | 6"/168,3 | 7460 | DWG | |
306HF/6FE-HP | 140 | 175 | 192 | 70 | 85 | 96 | 43 | 48 | 3"x6 | 6"/168,3 | 8952 | DWG | |
307HF/6FE-HP | 155 | 185 | 210 | 80 | 95 | 105 | 50 | 56 | 3"x7 | 6"/168,3 | 10444 | DWG | |
308HF/8FE-HP | 190 | 230 | 256 | 95 | 115 | 128 | 65 | 80 | 3"x8 | 8"/219,1 | 11936 | DWG |

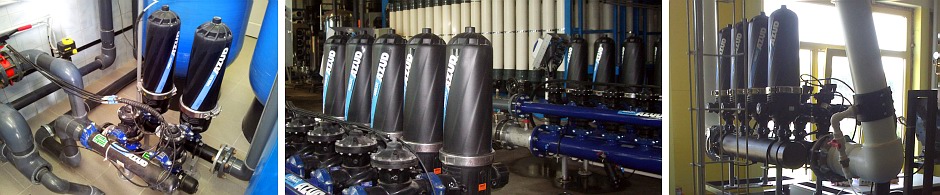

Производительность фильтров до 192 м3/ч
11 МОДИФИКАЦИЙ ФИЛЬТРОВ ОТ 2 до 8 фильтров в модуле
Для промывки водой от внешнего источника
и работы при низком давлении в контуре очистки.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
202HF/3FX-LP | 35 | 40 | 48 | 17 | 20 | 24 | 10 | 15 | 2"x2 | 3"/90 | 2984 | DWG | |
203HF/3FX-LP | 35 | 40 | 48 | 17 | 20 | 24 | 10 | 15 | 2"x3 | 3"/90 | 4476 | DWG | |
203HF/4FX-LP | 55 | 65 | 72 | 25 | 30 | 36 | 18 | 20 | 2"x3 | 4"/110 | 4476 | DWG | |
204HF/4FX-LP | 55 | 65 | 72 | 25 | 30 | 36 | 18 | 20 | 2"x4 | 4"/110 | 5968 | DWG | |
204HF/6FX-LP | 75 | 85 | 96 | 35 | 40 | 48 | 25 | 30 | 2"x4 | 6"/160 | 5968 | DWG | |
205HF/4FX-LP | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 4"/110 | 7460 | DWG | |
205HF/6FX-LP | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 6"/160 | 7460 | DWG | |
206HF/6FX-LP | 110 | 120 | 144 | 55 | 65 | 72 | 40 | 45 | 2"x6 | 6"/160 | 8952 | DWG | |
207HF/6FX-LP | 130 | 150 | 168 | 70 | 75 | 84 | 55 | 65 | 2"x7 | 6"/160 | 10444 | DWG | |
208HF/6FX-LP | 130 | 150 | 168 | 70 | 75 | 84 | 55 | 65 | 2"x8 | 6"/160 | 11936 | DWG | |
208HF/8FX-LP | 150 | 170 | 192 | 80 | 90 | 96 | 60 | 70 | 2"x8 | 8"/200 | 11936 | DWG |

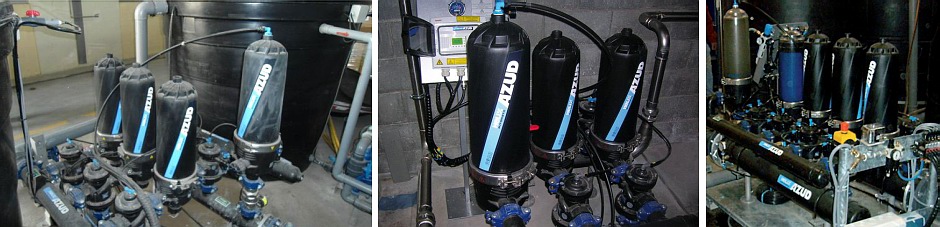

Производительность фильтров до 620 м3/ч
14 МОДИФИКАЦИИ ФИЛЬТРОВ ОТ 2 до 10 фильтров в модуле
Система для работы при низком давлении в контуре очистки
и промывкой с использованием сжатого воздуха.
Модель | Рейтинг фильтрации (мкм) | Число
фильтров | Диаметр
подключения (дюйм/мм) | Площадь
фильтрации (см2) | Чертеж
| Чертеж
DWG | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
400, 200, 130, 100
| 50, 20
| 10, 5
| |||||||||||
Производительность (м3/ч) при качестве воды: | |||||||||||||
плохом | среднем | хорошем | плохом | среднем | хорошем | среднем | хорошем | ||||||
202HF/3FX-AA | 35 | 40 | 48 | 17 | 20 | 24 | 10 | 15 | 2"x2 | 3"/90 | 2984 | DWG | |
203HF/3FX-AA | 55 | 65 | 72 | 25 | 30 | 36 | 18 | 20 | 2"x3 | 3"/90 | 4476 | DWG | |
203HF/4FX-AA | 60 | 70 | 75 | 25 | 30 | 36 | 18 | 20 | 2"x3 | 4"/110 | 4476 | DWG | |
204HF/4FX-AA | 75 | 85 | 96 | 35 | 40 | 48 | 25 | 30 | 2"x4 | 4"/110 | 5968 | DWG | |
204HF/6FX-AA | 75 | 85 | 96 | 35 | 40 | 48 | 25 | 30 | 2"x4 | 6"/160 | 5968 | DWG | |
205HF/4FX-AA | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 4"/110 | 7460 | DWG | |
205HF/6FX-AA | 95 | 100 | 120 | 45 | 50 | 60 | 30 | 35 | 2"x5 | 6"/160 | 7460 | DWG | |
206HF/6FX-AA | 110 | 120 | 144 | 55 | 65 | 72 | 40 | 45 | 2"x6 | 6"/160 | 8952 | DWG | |
207HF/6FX-AA | 130 | 150 | 168 | 70 | 75 | 84 | 55 | 65 | 2"x7 | 6"/160 | 10444 | DWG | |
208HF/6FX-AA | 150 | 170 | 192 | 80 | 90 | 96 | 60 | 70 | 2"x8 | 6"/160 | 11936 | DWG | |
208HF/8FX-AA | 210 | 230 | 240 | 110 | 120 | 130 | 80 | 70 | 2"x8 | 8"/200 | 11936 | DWG | |
209HF/8FX-AA | 210 | 230 | 240 | 110 | 120 | 130 | 80 | 70 | 2"x9 | 8"/200 | 13428 | DWG | |
210HF/6FX-AA | 240 | 250 | 260 | 120 | 130 | 140 | 90 | 80 | 2"x10 | 6"/160 | 14920 | DWG | |
210HF/8FX-AA | 240 | 250 | 260 | 120 | 130 | 140 | 90 | 80 | 2"x10 | 8"/200 | 14920 | DWG |
ПОЧТА: | info@discfilter.ru |
SKYPE: | WATER2009 |
Azud group является одним из мировых лидеров в области производства и внедрения дисковой фильтрации, а так же решений проблем водоподготовки в промышленном, сельскохозяйственном и муниципальном секторах.
SISTEMA AZUD, группа компаний, состоящая из более чем 20 фирм, производит системы водоочистки и водоподготовки начиная с 1978 года, и работает на российском рынке с 2004 года. В последние несколько лет Azud провела программу по расширению: компания повысила товарооборот и увеличила штат сотрудников в 3 раза. Таким образом, на данный момент на счету у компании насчитывается более 10 филиалов и широкая дистрибьюторская сеть по всему миру, охватывающая более 130 стран.
В своем производстве компания «Azud» использует передовые инновационные технологии, тесно сотрудничая с клиентами. Azud постоянно совершенствует свое оборудование, стремясь к эргономичности и эксплуатационной экономичности. Ежегодно компания выпускает новые модели фильтров и предлагает инновационные системы очистки воды. Оборудование, произведенное на заводах этой компании, имеет широкое применение в металлургии, электронной и горной промышленности, сельском хозяйстве, в нефтеперерабатывающей, газовой и химической промышленности, станциях опреснения, водоподготовке, в том числе для очистки питьевой воды, очистки технической воды, доочистки сточных, хозбытовых вод, доочистки промышленных, ливневых и смешанных стоков.
Официальный дилер на территории Украины.
